HONEYWELL V8BFW16 NOM-X-E NOM-PX-E系列蝶閥列執行器安裝調試使用相關問題說明

HONEYWELL V8BFW16與NOM-X-E/NOM-PX-E系列霍尼韋爾蝶閥列執行器成套閥門.由于價格便宜，口徑可以很大，達到DN600等，被大量使用.由于現場安裝工人不了解產品，或是使用不熟悉，安裝過程沒有按正確說明來執行，往往會造成由于安裝原因導致返工等問題.對現場工作造成延誤等后果,

上海創儀根據使用過程發現的問題以及部分客戶在安裝使用中出問題，總結出一些重要易出錯的地方，并以圖文并進的方式進行說明，希望對廣大初次使用或不熟的朋友帶來方便。

 安裝過程要注意的重要步驟：

1  安裝前首先準備對夾法蘭配件,注意選用法蘭專用對夾法蘭，固定好蝶閥閥體在管道上，然后確認好閥體處于打開的位置.如下圖所示

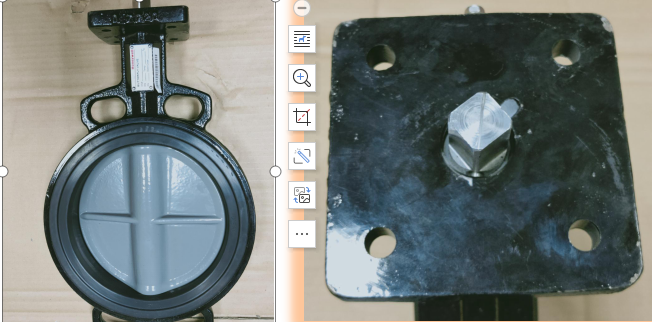

            V8BFW16蝶閥處于打開位置如圖所示

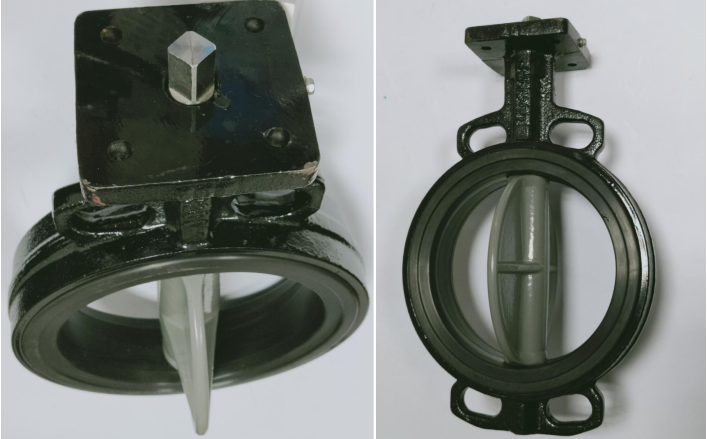

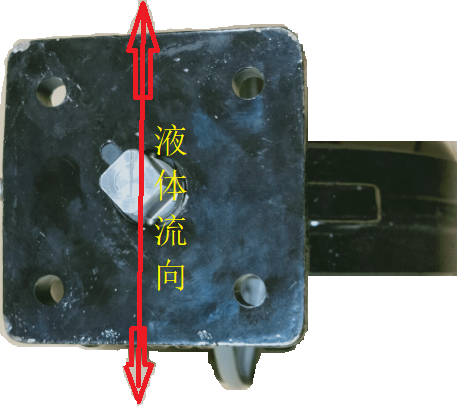

V8BFW16蝶閥處于打開位置樣式，閥桿上的刻度與液體流向平行

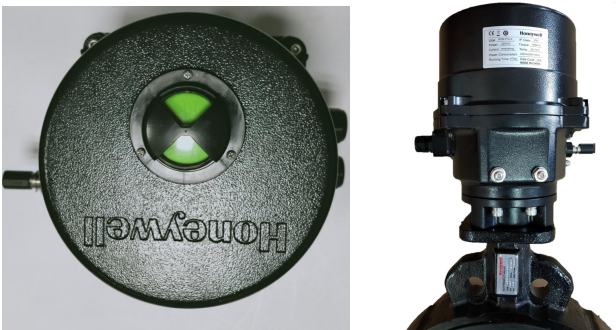

2  按照第一步位置安裝好后，把執行器調到全部的位置，就是執行上的綠色指示位置，全開開的位置，然后把執行器與閥體安裝在一起.



3  按照第二步位置安裝好后，把執行器調到全關的位置，就是執行上的紅色指示位置，全開開的位置，然后進行電氣連接相關工作.閥體處于關閉時應該對的狀態為如下幾個圖所的位置.



4 注意執行器的接線情況
1）NOM-PX-E比例型執行器接線端子圖

比例型執行器只有6根線,NL分別為220VAC地線火線,

I+與I-分別為執行器的輸入信號
O+與O-為執行器反饋倍的正負極

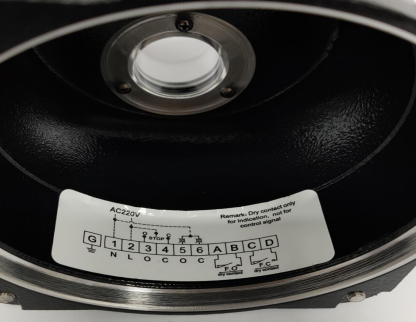

2）NOM-X-E開關型執行器接線端子圖

開關型執行器最多要8根線,NL分別為220VAC地線火線,3與4分別為常開常閉點輸入端，有源開關點反饋時應該接6根線。A與B和C與D分別為無源反饋輸出端，無源反饋輸出時為8根線.

以下是V8BF系列蝶閥和NOM系列執行器相關簡介：
V8BF系列蝶閥和NOM系列執行器

V8BF系列蝶閥和NOM系列執行器可以應用于商業樓宇，公共建筑及城市管網的水系統或通風系統中，可以實現調節量或開關量控制。執行器調節型產品可接受多種控制信號，如4~20mA，1~5V或2~10V（可現場設定）。

V8BF系列蝶閥和NOM系列執行器 特色益處

電動蝶閥

規格：PN16 DN50-600

口徑DN50-DN600

無靠背閥座：密封可靠，扭力小，使用壽命長久

開關控制或模擬量控制

可以手動操作

位置自鎖，3D位置指示

加熱器預防冷凝

IP67防護等級

NOM系列執行器E有：NOM-XA-E開關型執行器，NOM-PXA-E比例型執行器

閥門類型 Motorized Butterfly Valve

閥體樣式 兩通,直通式

連接類型 晶片 ISO7005-2

管道尺寸(DN) DN50-600

最高工作壓力(kPa) 1655

最高工作壓力(psi) 11410.894

液體溫度范圍（C） -10 to 90

液體溫度范圍(F) 14 到 194

扭矩(Nm) 35-1700Nm

控制信號 4-20MA,1-5VDC或者2-10vdc，或者開關型

提供電壓 220VAC

手動操作 Non-clutch design

頻率 50/60Hz

材料(閥體) GG25

材料（閥軸） SS416

材料（閥塞/球瓣/閥板） Epoxy coated ductile iron GGG40

材料（包裝） EPDM

材料(外殼) Aluminum Alloy

在60Hz時正常運行時間 15

重量(kg) 各型號不同

入口保護等級 IP67 防水

V8ABFW16系列閥門配套的執行器如下：

NOM-1A-E

NOM-2A-E

NOM-3A-E

NOM-4A-E

NOM-4B-E

NOM-5A-E

NOM-P6A-E

NOM-P7A-E

NOM-P8A-E

NOM-P8B-E

NOM-P2A-E

NOM-P3A-E

NOM-P4A-E

NOM-P4B-E

NOM-P5A-E

NOM-P5B-E

NOM-5B-E

NOM-6A-E

NOM-7A-E

NOM-8A-E

NOM-8B-E

NOM-P1A-E

V8BF系列蝶閥

閥門類型 Motorized Butterfly Valve

閥體樣式 兩通,直通式

連接類型 晶片 ISO7005-2

規格：PN16 DN50-600

流量(Kvs) 109

流量(Cv) 127.203

最高工作壓力(kPa) 1655

最高工作壓力(psi) 11410.894

泄漏率(%) No visible leakage

液體溫度范圍（C） -10 to 90

液體溫度范圍(F) 14 到 194

扭矩(Nm) 35

控制信號 開-關

提供電壓 220VAC

手動操作 Non-clutch design

頻率 50/60Hz

材料(閥體) GG25

材料（閥軸） SS416

材料（閥塞/球瓣/閥板） Epoxy coated ductile iron GGG40

材料（包裝） EPDM

材料(外殼) Aluminum Alloy

在60Hz時正常運行時間 12

重量(kg) 2.5

功率消耗(驅動) 10

入口保護等級 IP67 防水

V8BF系列蝶閥型號如下：

V8BFW16-050

V8BFW16-065

V8BFW16-080

V8BFW16-100

V8BFW16-125

V8BFW16-150

V8BFW16-200

V8BFW16-200-2

V8BFW16-250

V8BFW16-250-2

V8BFW16-300

V8BFW16-300-2

V8BFW16-350

V8BFW16-350-2

V8BFW16-400

V8BFW16-450

V8BFW16-450-2

V8BFW16-500

V8BFW16-600

注意：HONEYWELL V8BFW16與NOM-X-E/NOM-PX-E系列蝶閥列執行器成套閥門供電是220VAC.電氣調試時一定要注意，特別是開關型有源反饋帶電，因此千萬注意安全,不可弄錯.

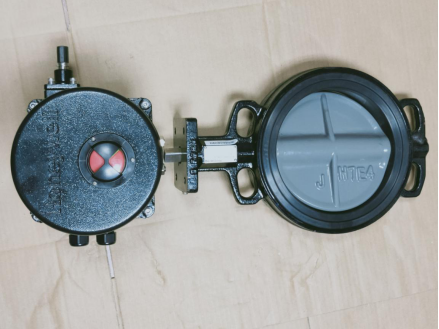

HONEYWELL V8BFW16與NOM-X-E/NOM-PX-E組合實物圖



 其它更多的閥門執行器相關問題請咨詢上海創儀公司客服
