關于ML7421A8035-E ML7420A8088-E  ML7425A8018-E 電動閥門執行器使用接線安裝調試的相關資料

在現場使用過程中，由于各工程商相互配合不順等多種原因，同一現場同一產品往往有多人來咨詢相關使用接線安裝調試問題,為方便各現場工程人員工作，上海創儀特別整理了關于ML7421A8035-E ML7420A8088-E  ML7425A8018-E 電動閥門執行器使用接線安裝調試的相關資料，希望對各們有幫助！
以下是常用的幾個問題：
1 霍尼韋爾執行器ML7系列閥門執行器采用24VAC 交流供，小小的細節有時會節省大量調試排錯時間！

2 ML7425A8018-E 蒸汽彈簧復位執行器接線端子B一定要與地線短接,紅色保險鎖調試時一定去掉.
3 ML7420A8088-E,ML7425A8018-E執行器與閥連接時間，鎖扣一定對稱鎖緊，以免造成不對稱，影響執行器判斷力.
4  ML7421A8035-E ML7420A8088-E  ML7425A8018-E 電動閥門執行器要注意防雨防水，以免造成雨水進入執行器損壞造成損失！

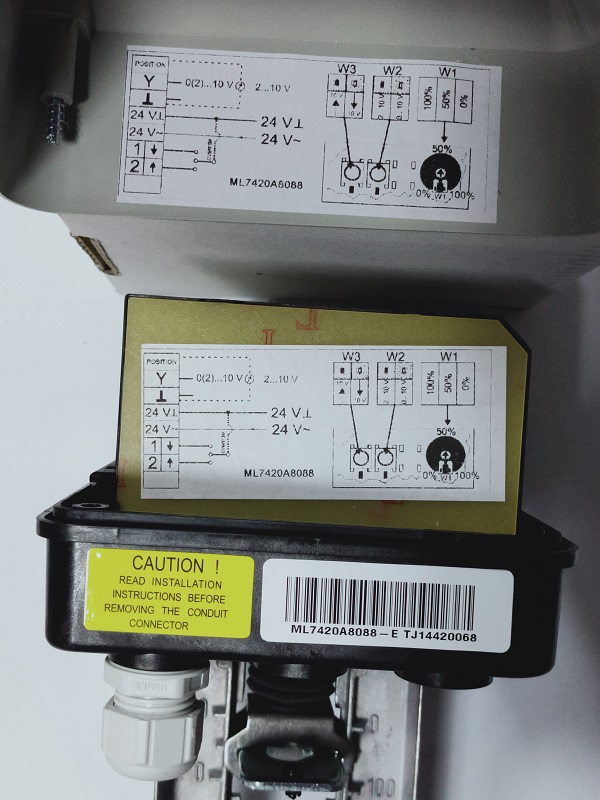

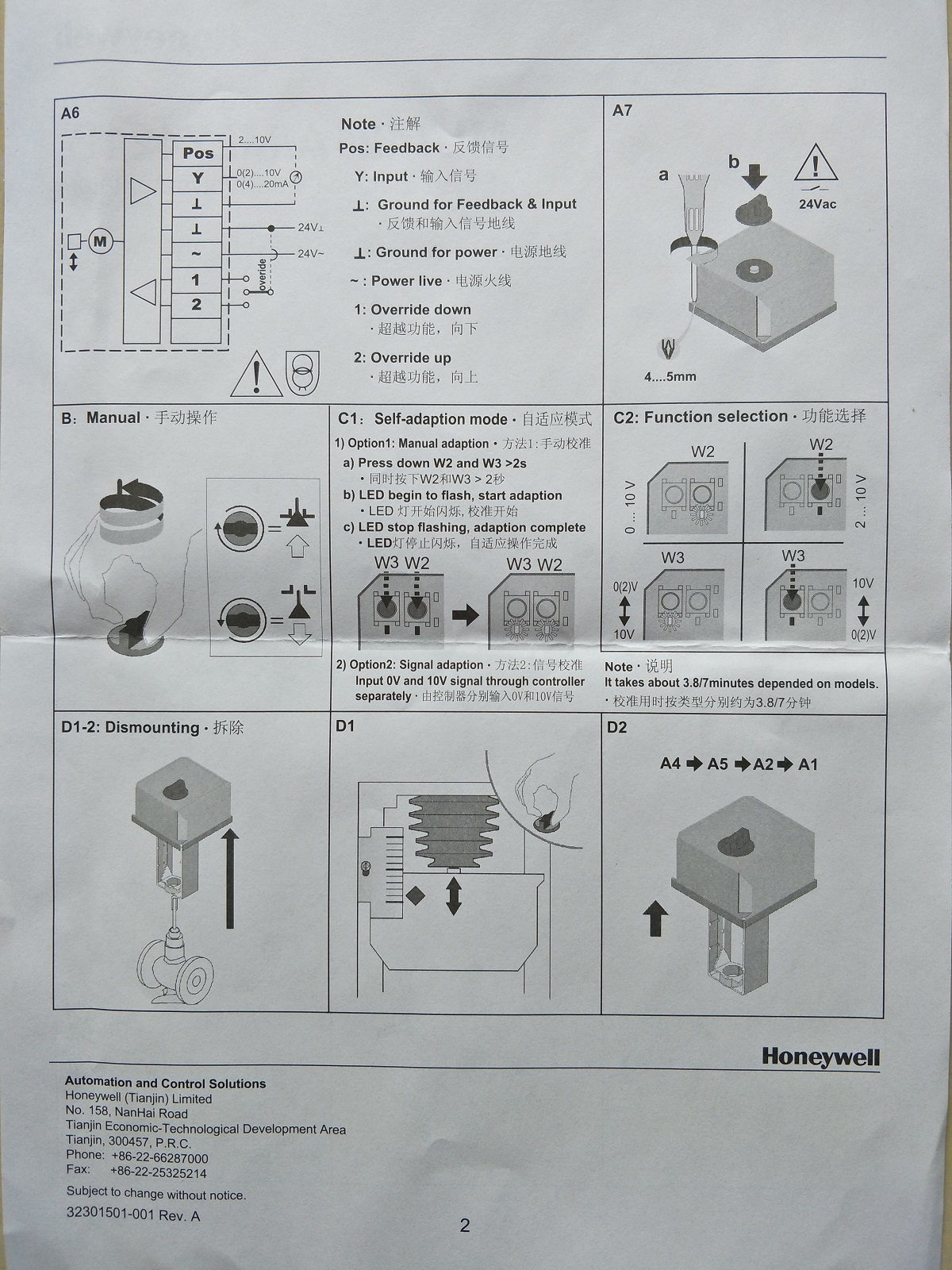

 以下是關于執行器接線圖：

關于ML7421A8035-E ML7420A8088-E  ML7425A8018-E 電動閥門執行器使用接線安裝調試的相關資料

關于ML7421A8035-E ML7420A8088-E  ML7425A8018-E 電動閥門執行器使用接線安裝調試的相關資料
也可以直接聯系公司相關技術人員處理

以下關于ML7421A8035-E電動閥門執行器介紹：

ML7421A8035-E電動閥門執行器可為閥門提供調節型控制并且

輸出2-10Vdc的位置反饋信號, 廣泛應用于加熱，通風及暖通
空調系統中的閥門控制。

產品特點
  1.安裝簡單快捷
  2.低能耗，免維護
  3.行程自適應模式
  4.終點限位開關
  5.手動開關
  6.0(2)-10Vdc輸入信號， 2-10Vdc位置反饋信號
  7.動作方向可選
  8.故障安全位置可選（控制信號缺失時）
  9.防腐設計

技術參數：
工作環境溫度：-10~+50 ℃(5~95% RH)
貯存環境溫度：-40...+70 °C (5...95%RH)
工作介質溫度：最高 150 °C (使用高溫組件時可達220°C )
型號：
ML7421A8035-E
ML7421B8012-E
供電電壓：24 Vac ±15%; 50/60 Hz
功耗：14 VA
輸入信號: 0(2) Vdc
閥門連接件位于頂端. 兩通閥:”開”, 三通閥 A-AB口:”關” ①
輸入信號: 0-10 Vdc
閥門連接件位于底端. 兩通閥:”關”, 三通閥 A-AB口:”開” ①
額定行程：20mm或38mm
運行時間(50 Hz )：1.9min或3.5min
推力：≥ 1800N
重量：2.0 Kg
安全：
電氣保護等級：III (EN60730-1)
防護等級：IP54 (EN60529)
防火等級：V0 (UL94）
以下關于ML7421A8035-E ML7420A8088-E  ML7425A8018-E可配以用下閥門：
V5013N1030
V5013N1048
V5013N1055
V5013N1063
V5013P1002
V5013P1010
V5013P1028
V5211F1004
V5211F1012
V5211F2002
V5211F2010
V5328A1179-E
V5328A1187-E
V5328A2011-E
V5328A2029-E
V5329A2077
V5329A2085
