關于TF228WN 數字溫控器三速風機盤管控制器防凍模式使用操作方法

隨著氣溫急劇降低，水曖空調系統管道容易結冰并收起水管凍爆裂，給業主與工程安裝公司造成損失和不便，因此上海創儀公司提醒大家注意檢查,溫控面板是否開機,并檢查TF228WN防凍模式是否開啟.如果沒有開啟的記得開啟使用防凍模式。

使用霍尼韋爾 TF228WN 數字溫控器三速風機盤管控制器時，注意開啟防凍模式使用,以下是未開啟防凍模式使用的方法步驟如下：

首先確認TF228WN 按鍵：

第一個是電源開機鍵
第二個是模式選擇鍵
第三四兩個是，溫度增加減鍵
第五個是風機三速切換鍵

操作步驟：
第1:先按住開機鍵，開機
第2：同時按住第二個鍵跟第三個鍵進入設置狀態
第3：按模式選擇鍵，也就是第二個鍵切換模式到第11項，在通過上下鍵選擇本項設置為1，即為打開溫堡護功能.
第4：同時按住第二個鍵，第三個鍵三秒鐘退出設置模式即可

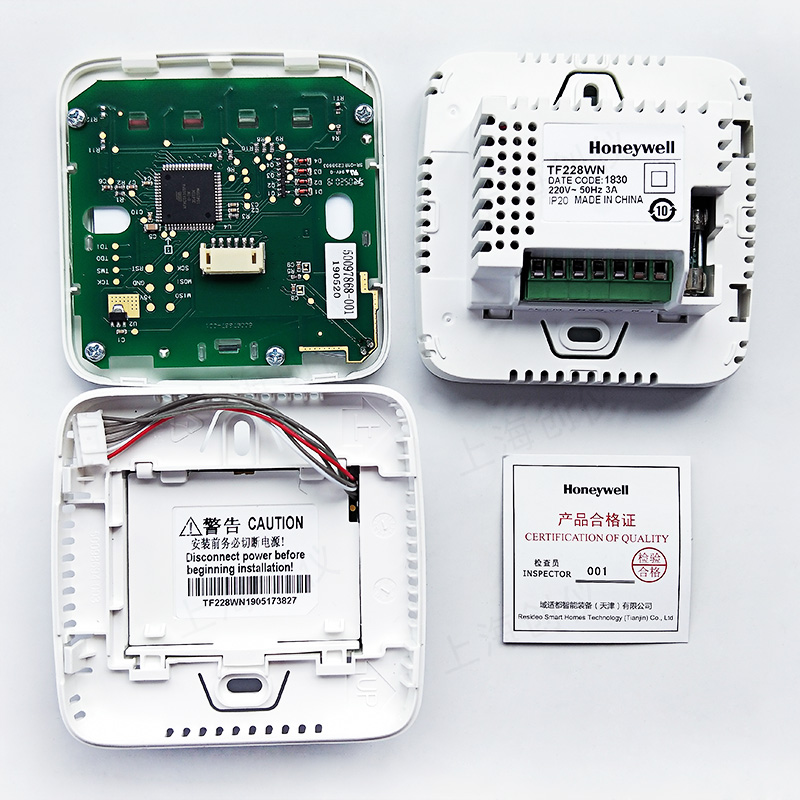

以下是TF228WN 數字溫控器三速風機盤管控制器相關介紹：
應用于風機盤管控制，可以控制三速風機和閥門的開關。它采用通訊功能RS485，Modbus RTU協議，可以方便地與各種樓宇自控系統集成。
TF228WN數字式溫控器適用于中央空調風機盤管系統的室內溫度調節，可控制風機盤管三速風機和閥門的開關。包括：
1.兩管制單獨制冷；兩管制單獨加熱；兩管制手動調
2.節制冷/加熱轉換
3.通風模式
4.手動或自動風機風速控制
5.閥門開關控制

TF228WN 還具備霍尼韋爾獨有的定時關機、定時循環及隨機啟動功能，實現更精準的房間溫度控制及節能，并幫助維持電網的穩定。

技術參數

工作電壓：220 VAC(+10%,-15%), 50Hz
控制方式：比例積分算法, 開關型輸出
控制精度：21°C 時為±1?C
負載容量：3A（風機），2A（閥門）
防護等級：IP20
溫度設置范圍：10-32°C
溫度顯示范圍：0-37°C
運行環境溫度：0-+49°C
運輸環境溫度：-30 -+49°C
相對濕度：5%-90%RH, 不結露
外形尺寸：86*86*16
主要性能
（1）可記憶式定時關機功能
（2）定時循環功能
（3）隨機啟動功能
（4）超大液晶屏幕搭配友好操作界面
（5）溫度顯示（室溫或者設定溫度）可選
（6）手動或者自動風速可選
（7）攝氏溫標/華式溫標可選
（8）設置參數可斷電后保持
（9）過冷保護功能
（10）鍵盤鎖功能，可以鎖住/解鎖部分或全部按鍵
（11）溫度設定值范圍可限定
（12）標準86墻裝底盒安裝

訂貨相關型號：

TF228WN月光白色2管制風機盤管220Vac，40只/箱
TF228WN/U月光白色2管制風機盤管220Vac,獨立包裝
TF228WN
TF228WN/U
TF228WNM/U
TF428CN/U
TF428DN
TF428DN/U
TF428GN/U
TF428KN/U
TF428LN/U
TF428SN/U
TF428WN
TF428WN/U
TF428WNM/U
TF428WNS

定時循環(CPH)

為了更平穩地控制房間溫度，通過定時循環功能可以使溫控器在房間溫度接近設定值時以每小時數次的頻率啟動閥門，保證被控溫度小幅度圍繞設定溫度值波動。
CPH 的默認值是供熱模式每小時4 次，制冷模式每小時3 次。
CPH 值可以在本地設置中進行更改。

定時關機

溫控器開啟時，按住電源鍵3秒后系統進入定時關機設置。使用上下鍵調整所需要的關機時間，并按關機鍵退出設置。設置
完成后，溫控器會在開機后按設定時間自動關機，并在開機界面下顯示關機倒計時提醒。
提示: 設置范圍是0到12小時，默認設置為0。

運行模式

舒適模式
舒適模式下，按上下鍵可以設置溫度。控制模式包括單獨制
冷，單獨加熱，手動調節制冷/加熱轉換。

背光

按任何鍵都可激活背光燈。最后一次按鍵后背光燈超時顯示8秒。在安裝設置或安裝測試模式下，背光等最后按鍵后超時顯示60秒。
鍵盤鎖
在本地設置中可以設置鍵盤鎖，默認狀態是所有按鍵都可用。
鍵盤鎖可設置成模式按鍵鎖定，風扇和模式按鍵鎖定，所有按
鍵鎖定（開關鍵除外）以及所有按鍵鎖定模式。
過冷保護模式
可以選擇啟用（默認）或禁用過冷保護。過冷保護模式下（單獨制冷下無過冷保護功能），當溫控器關閉并且溫度低于6℃ 時,過冷保護功能會啟動溫控器或開啟加熱模式直到溫度達到8℃。
本地設置
同時按住“模式”及“向上”鍵3秒以上可進入（或退出）本地設置界面。 使用“模式”鍵調整索引代碼并使用“向上”鍵
或“向下”鍵選擇需要的選項。

索引 設置說明 選項

0 通訊地址  1~64 1(默認）

1 系統類型：
  0 單熱
  1 單冷
  2 兩管制加熱/制冷（默認）

2 溫度單位：
   0 華氏度 °F
   1 攝氏度 °C (默認)

3 風扇控制
  0 自動
  1 手動 (3 速切換: 低→中→高→低)
   2 自動+ 手動 (默認)

4 加熱CPH 值： 1-12 4 (默認)

5 制冷CPH 值：1-6 3 (默認)

6 溫度補償：
  -2~2°C, 步長0.5°C.
  0°C（默認）
  -4~4°F, 步長1°F.
  0°F（默認）

7 溫度顯示模式
  0 顯示室內溫度 (默認)
  1 顯示設置溫度

8 加熱最高設置點
 10~32°C. 32°C（默認）
  50~90°F. 90°F（默認）

9 制冷最低設置點
  10~32°C 10°C（默認）
   50~90°F. 50°F（默認）

10 鍵盤鎖：
  0 所有按鍵打開 (默認)
  1 模式按鍵鎖定
  2 風扇和模式按鍵鎖定
  3 只有開關機按鍵打開
  4 鎖定所有按鍵

11 過冷保護
  0 關閉
  1 開啟（默認）

12 斷電重啟狀態
   0 關閉
  1 保持斷電之前狀態 (默認)

通訊變量設置
TF228WNM/U采用Modbus RTU協議，可以方便地與樓控系統集成并進行通訊變量的設置。（帶* 的變量既可本地設置也可通過網絡進行集中設置。）

地址 變量 功能選擇/狀態顯示 屬性

01 溫控器狀態 0-溫控器關；1-溫控器開 讀/寫
02 室內溫度 室內溫度值 讀
03 溫度單位* 0-華氏度；1-攝氏度 讀/寫
04 設定溫度* 設定溫度值 讀/寫
05 風扇狀態* 0-低速；1-中速；2高速；3-自動 讀/寫
06 系統模式* 0-通風；1-加熱；2-制冷 讀/寫
07 閥門狀態 0-關；1-開 讀
08 錯誤代碼：  0-無；1-傳感器錯誤；2-存儲器錯誤；3-傳感器和存儲器錯誤 讀
09 波特率：  0-9600（默認值）；1-4800；2-19200 讀/寫
11 通訊地址* 1~64 1（默認） 讀/寫
12 系統類型* 0-單熱；1-單冷；2-兩管制加熱/制冷（默認） 讀/寫
13 風扇控制* 0-自動；1-手動；2-自動+手動（默認） 讀/寫
14 加熱CPH值 * 1-12；4（默認） 讀/寫
15 制冷CPH值 * 1-6；3（默認） 讀/寫

16 溫度補償*
   0~8(-2~2℃) 步長1(0.5℃)  4（默認)
   0~8(-4~4℉ ) 步長1（1℉ ）   4（默認） 讀/寫

17 溫度顯示模式*
  0-顯示室內溫度（默認）；
  1-顯示設置溫度  讀/寫

18 加熱最高設置點*
   100~320 (10~32℃)步長5(0.5℃) 320（默認）
    500~900 (50~90?F)步長10(1℉  ) 900（默認） 讀/寫

19 制冷最低設置點*
  100~320 (10~32 ℃步長5(0.5 ℃)   100（默認）
  500~900 (50~90?F)步長10(1℉ )  900（默認

20 鍵盤鎖*
0-所有鍵盤打開(默認)；1-模式按鍵鎖定；2-風扇和模式按鍵鎖定；3-只有開關機按鍵打開；4–鎖定所有按鍵 讀/寫
21 過冷保護* 0-關閉；1-開啟（默認） 讀/寫
22 斷電重啟狀態* 0- 關閉 ；1-保持斷電之前狀態（默認）讀/寫
29 關機時間* 0~12 步長1 單位：小時 讀/寫
30 關機倒計時 0~12 步長 單位：小時 讀

提示：
 1. 通訊線纜請使用屏蔽雙絞線。
 2. 請確保強電、弱電分槽（分管）布置。
 3. 采用“手拉手”的接線方式進行溫控器的通訊部分連接，推薦每個串口連接數量不超過32臺。
 4. 根據現場具體情況，合理匹配終端電阻。
