上海創儀實業有限公司給大家?guī)黻P(guān)于DWM2000流量變送器的電路連接和設定相關信息

DWM2000電路連接和設定介紹如下：

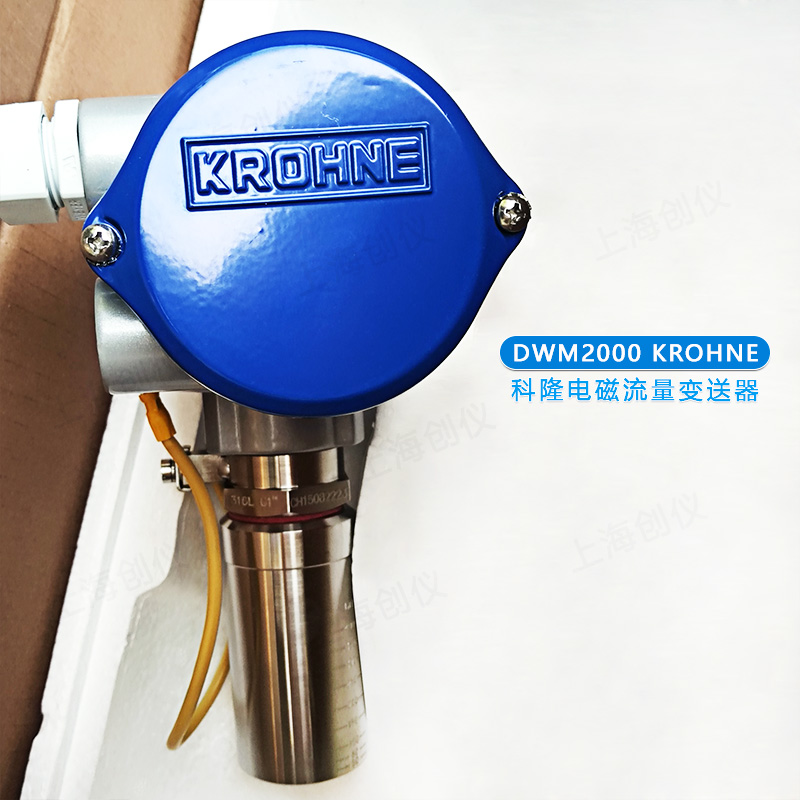

DWM2000流量變送器(?4~20mA 輸 出)
設 置?
- 確定電子部件的位置
- 滿刻度的設置?
- 電路連接和接地 <10Ω
- 調 零
確定電子部件的位置:
打開轉換器殼體,松開電子部件上的螺釘(只擰兩圈)不用把它們拿下來,使電子部件上的箭頭方向與介質流動方向一致,然后擰緊螺釘. 如果箭頭方向與介質流動方向不一致,將會產生錯誤的測量結果.
滿刻度設置:
滿刻度的設置必須在DWM2000不通電的情況下進行.滿刻度可以設置為1,2,3,4,5,6,7或8m/s。
滿刻度將是所選值的總和.開關必須在標有1,2, 4或8的位置激活. 如果滿刻度設置不當( 即>8m/s),儀表將處于報警狀態(輸出電流 <3mA）
電路連接:
- 給裝置接通 24VDC 的電源 (接線段子 11(-)和 12(+)導線截面積極大為 1.5mm2.?
- 功率消耗為 24VDC:50mA(溫度為 20℃ 時極大 )?
- 電流輸出的供電電源為 24VDC（ 接線端子6 (-)和 5(+)?。
備 注:
一個電源可以同時給DWM2000和電流輸出供電.
通電以后,DWM2000 將進行自檢 (1分鐘),電流輸出將處于報警狀態(輸出電流 <3mA).如果自檢正常,DWM2000開始測量,否則,電流輸出
仍處于報警狀態(輸出電流 <3mA).調零確保管道充滿介質,且介質流速為 “ 零 ”(?<0.2m/s).?
按下調零鍵,等候1分鐘,零點將被自動校準.零點校準過程中,電流輸出處于報警狀態(輸出電流<3mA)?.
電子部件的更換與安裝:
將電子傳感器部件插入傳感器外保護套,使螺釘進入轉動環,先不要擰緊,然后轉動整個傳感器部件,使其上的箭頭方向與介質流向一致,
然后擰緊螺釘,將傳感器部件固定.
注意 ：不要在電源開者的時候取出電子部件.

以上是由上海創儀提供的DWM2000 KROHNE 科隆電磁流量變送器分享,更多行業資訊可關注我司官網。
