CS7510A2206 CS7510A2008 霍尼韋爾彈簧復位風閥執行器
CS系列風門執行器適用于電動風門控制，并可作為球閥的執行器，普遍應用于HVAC領域。
特點
帶電子堵轉保護的無刷直流輔助電機，用于浮點/調節型。
帶電子堵轉保護的無刷直流輔助電機，用于開關型。
各種尺寸的軸的自對中軸適配器（聯軸器）。
有三種不同額定扭矩的型號：5血，lONm, 20Nm
可用于開關、單刀單擲（SPST）、線電壓或低電壓控制的型號。
可用于浮點或切換的單刀雙擲（SPDT）控制的型號。
可用于比例電流或電壓控制的型號。
有組合浮點/調節控制的型號。
有帶零位和范圍調節的型號。
有帶線電壓內部輔助開關的型號。
便于接線的檢修蓋。
帶內置機械限位的金屬外殼。
軸位置指示和刻度。
可手動旋轉，帶鎖定功能。
符合CE標準并通過UL （cUL）注冊。
所有型號按UL873使用阻燃線纜。
參數
電壓：24V/230V, 50/60Hz （具體供電請參考附表）
裝置重量：7 lb （3.2 kg）。
額定溫度：-40° F 至 140° F （-40° C至60。C）。
裝運和儲存：-40° F 至 158° F （-40° C至70。C）。
額定混度：5%至9 5%相對混度，無冷凝。
電氣連接：現場到螺旋接線端子（位于可取下的檢修蓋下）的接線至0. 344平方毫米）
電氣額定值：24 VAC + 20% （Class 2）, 24 VDC
限位開關（兩個單刀雙擲）:
設定值（固定）：7。標稱行程，85。標稱行程。
額定值（最大負載）：
低電壓型號：250 VAC, 5A （阻性），3A （感性）。
線電壓型號：250 VAC, 5A （阻性）。
安裝：自對中軸適配器（聯軸器）。
圓形風門軸：0.375至1.06英寸（10至27毫米）。
方形風門軸：1/2至3/4英寸（13至19毫米）。
執行器可安裝在軸的任何位置。
注：對于20血的型號：建議使用3/4英寸直徑或更大的軸。
最小風門軸長：1英寸（25毫米）；建議3英寸（76毫米）
行程時間：90秒
型號                扭矩    控制信號    供電電壓    限位開關   反饋信號   開關型    100-250Vac
CS4105A1002    5血       On-Off    100-250Vac      —    —
CS4110A1002    IONid    On-Off    100-250Vac        —
CS4110A1200    10Nm    On-Off    100-250Vac    2    —
CS4120A1001    20Nm    On-Off    100-250Vac    —    —
CS4120A1209    20Nm   On-Off    100-250Vac    2    —        24Vac/dc
CS8105A1008    5Nm     On-Off    24Vac/dc±1 5%    一    一
CS8110A1008    IONid    On-Off    24Vac/dc ±1 5%    —    -
CS8110A1206    IONid    On-Off    24Vac/dc ±1 5%    2    一
CS8120A1007    20Nid    On-Off    24Vac/dc±1 5%        -
CS8120A1205    20Nid    On-Off    24Vac/dc±1 5%    2    —
調節型            24Vac/dc
CS7505A2008    5Nm     浮點 /0-10Vdc    24Vac/dc ±1 5%    一    0-10Vdc
CS7510A2008    IONid    浮點 /0-10Vdc    24Vac/dc±1 5%    一    0-10Vdc
CS7510A2206    IONid    浮點 /0-10Vdc    24Vac/dc士1 5%    2    0-10Vdc
CS7510H2209    IONid    浮點 /0-10Vdc    24Vac/dc ±1 5%    2    0-10Vdc
CS7520A2007    20Nm    浮點 /0-10Vdc    24Vac/dc ±1 5%    -    0-10Vdc
CS7520A2205    20Nro    浮點 /0-10Vdc    24Vac/dc+1 5%    2    O-lOVdc
CS7520H2208    20Nro    浮點 /0-10Vdc    24Vac/dc±1 5%    2    0-10Vdc
目前常備現貨型號如下：
CS7510A2008
CS7520A2007
CS4110A1002
CS4120A1001
CS7510A2206

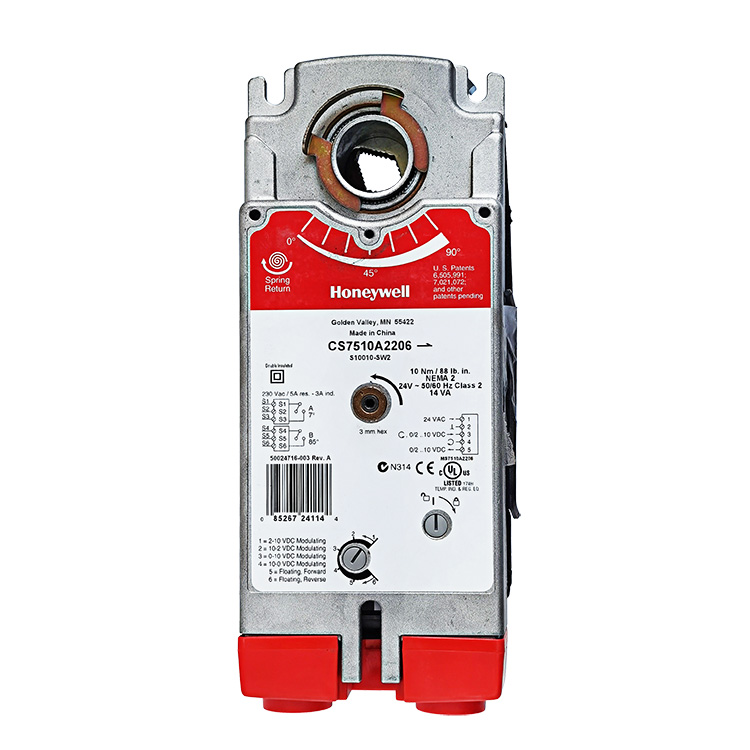

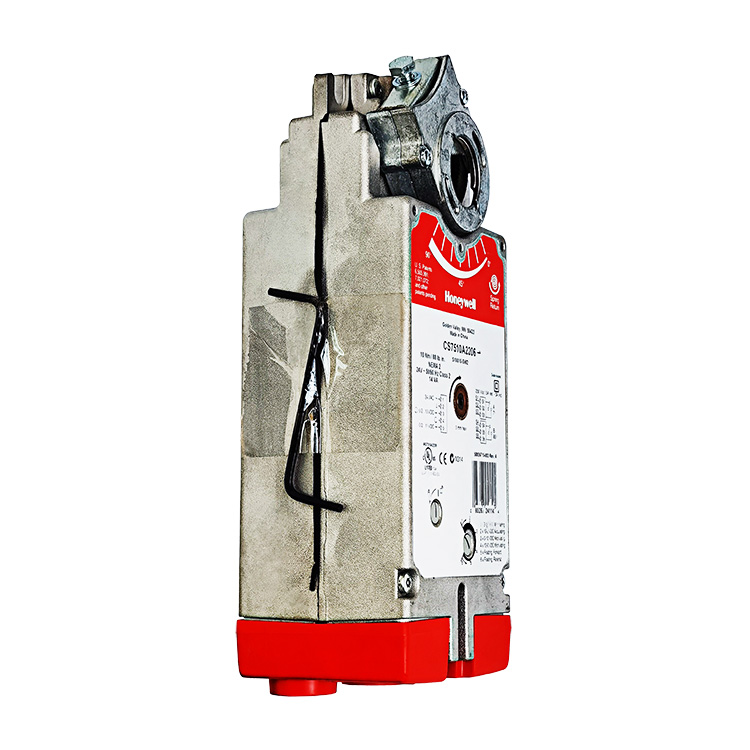

圖為霍尼韋爾彈簧復位風閥執行器CS7510A2206
